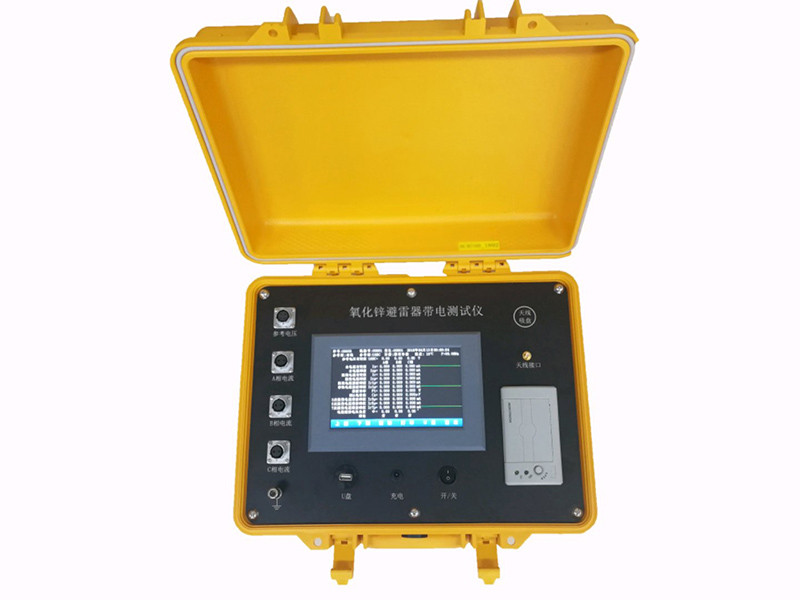

TWD1避雷器帶電測試儀
TWD1避雷器帶電測試儀是為氧化鋅避雷器的帶電檢測而設計的專用儀器。它可以在設備運行狀態下對其泄漏電流等參數進行精確、穩定的測量，及時發現氧化鋅避雷器內部絕緣受潮及閥片老化等危險缺陷。
性能特點
真正意義上的三相同時測量MOA，并能自動補償相間干擾。
支持三相、單相或B相接地的PT二次電壓作為參考電壓。如果不是待測相的參考電壓，儀器會自動選擇合適的補償角度。
三種電壓信號采集方式
(1) 有線方式：從PT端計量繞組采集信號，數字信號有線傳輸。
(2) 無線方式：從PT端計量繞組采集信號，數字信號無線傳輸。省去長距離收放電纜的時間，無線傳輸距離大于300米，直線距離不小于800米。
(3) 無PT方式：無須從PT端采集信號。
安全可靠，電壓通道采用隔離變換，避免PT二次側短路。
全數字波形分析，配合高速微處理器，實現精確穩定的測量。
儀器操作簡便。中文菜單，測量數據、波形同屏顯示。
帶背光的大屏幕液晶觸摸屏，白天夜間均能清晰觀測。
交直流兩用，內置高能鋰電池組，方便現場使用。
自帶日歷時鐘，并配有熱敏打印機，可存儲100組測量數據。
U盤數據傳輸功能，可將儀器內存儲的測量數據導入U(xiǎn)盤，便于計算機分析和保存。
帶電、實驗室均可使用。
技術指標
| 全電流測量范圍: | AC 0～20mA |
| 全電流測量準確度: | ±(5%+5μA) |
| 阻性電流測量范圍: | AC 0～20mA |
| 阻性電流測量準確度: | ±(5%+5μA) |
| 電流通道輸入電阻: | ≤2Ω |
| 參考電壓輸入范圍: | AC 20V～250V |
| 參考電壓測量準確度: | ±(5%+0.5V) |
| 參考電壓通道輸入電阻: | ≥300kΩ |
| 電池工作時間: | 8小時 |
| 充電電源: | AC 220V±10% |
| 充電時間: | 約4小時 |
| 主機體積: | 長400mm×寬325mm×高168mm |
| 主機重量: | 4kg（不含線纜） |
| 發射機體積： | 長200mm×寬120mm×高75mm |
| 發射機重量： | 0.5kg（不含線纜） |
| 工作環境溫度: | -10 ~ 50℃ |
| 工作相對濕度: | <90%RH |
